KM 120/10
Końcówka oczkowa · 120 mm² · otwór M10

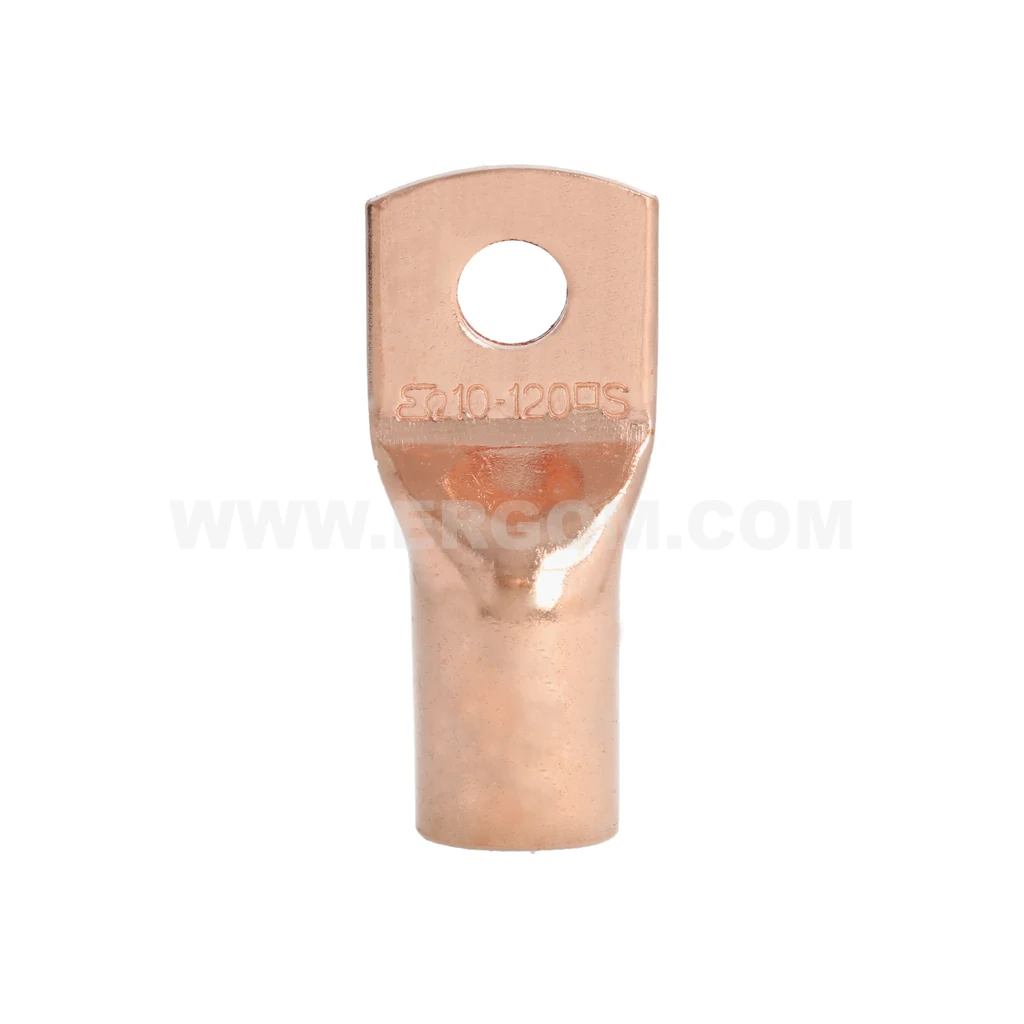

Rurowa końcówka oczkowa ERGOM KM z miedzi, bez pokrycia cyną, na przewód 120 mm² i śrubę M10. W dużych instalacjach z magazynami energii LV zakłada się ją na główne przewody DC między falownikiem, skrzynką połączeniową i magazynami.
- Główne przewody magazynu
- 120 mm², otwór M10
- Miedź, wersja standard
- przekrój
- 120 mm²
- otwór
- M10
- materiał
- Cu, niecynowana
- sprzedaż
- na sztuki
Do czego służy
Zastosowanie i najważniejsze cechy KM 120/10.
Główny tor DC
Przekrój 120 mm² do torów magazynów LV o dużej mocy, gdzie płyną prądy kilkuset amperów.
Miedź bez powłoki
Wersja standard bez cynowania, do suchych pomieszczeń technicznych i rozdzielnic.
Czytelne oznaczenia
Przekrój i rozmiar śruby są wybite na płetwie końcówki.
Miejsce w instalacji
Końcówki KM 120 mm² zakłada się na główne przewody DC dużych instalacji z magazynami energii LV – między falownikiem, skrzynką połączeniową a magazynami. Przykręca się je do zacisków śrubowych M10.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Przekrój
Końcówka musi odpowiadać przekrojowi żyły: KM 120 do przewodu 120 mm².
- 2Otwór
Otwór M10 odpowiada śrubie zacisku. Sprawdź zaciski falownika, skrzynki i magazynu.
- 3Zaprasowanie
Zaprasuj praską z matrycą 120 mm²; dla linki klasy 5 producent zaleca matryce KP22-FL.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu KM 120/10.
| Model | KM 120/10 |
|---|---|
| Indeks ERGOM | E11KM-01010106602 (opakowanie 10 szt.) |
| Przekrój przewodu | 120 mm² |
| Otwór na śrubę | M10 |
| Materiał | miedź, bez pokrycia galwanicznego |
| Typ | końcówka oczkowa rurowa |
| Producent | ERGOM |
|---|---|
| Montaż | zaprasowanie praską z matrycą 120 mm² |
| Żyły sektorowe | przed zaprasowaniem przeformować na okrągło |
| Sprzedaż | na sztuki |
Warto wiedzieć
Na żyłach giętkich klasy 5 (linka) producent zaleca zaprasowanie na sześciokąt z kłami matrycami KP22-FL.
