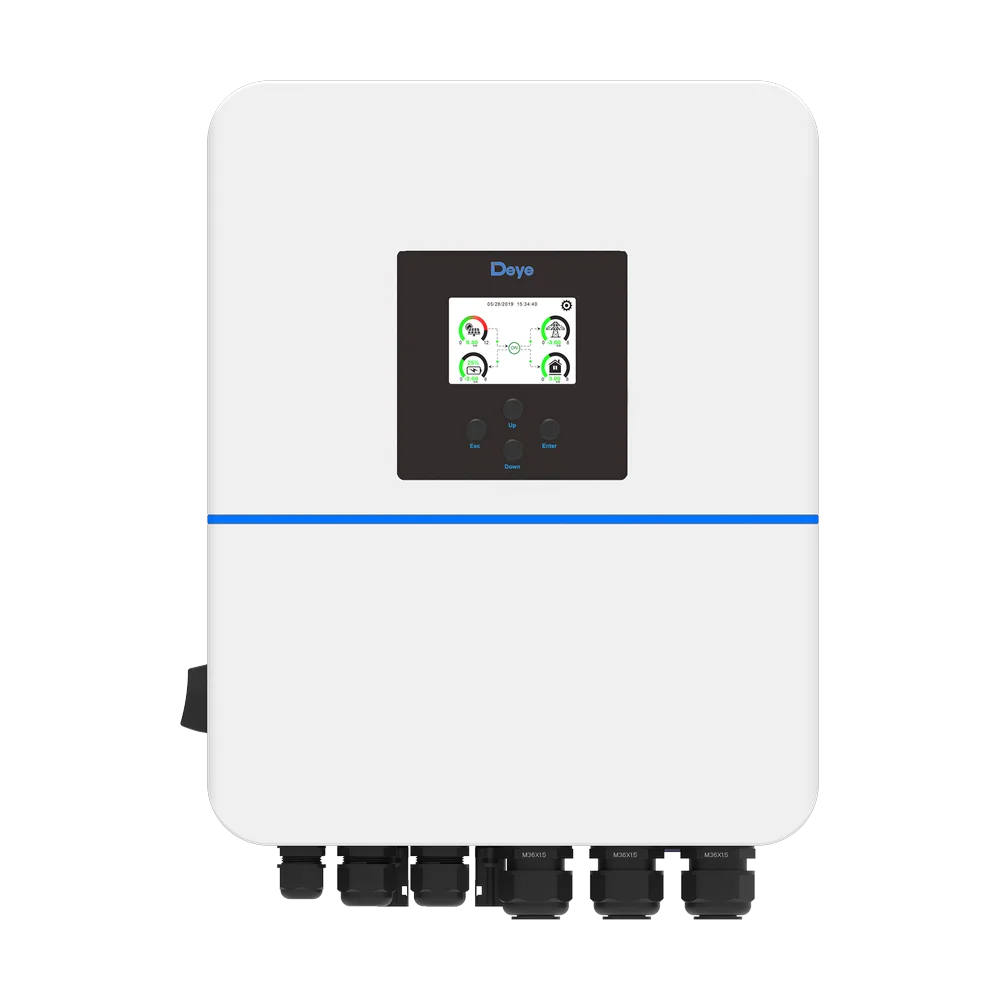

Falownik hybrydowy HV · 3 fazy · Deye
SUN-12K-SG01HP3-EU-DM2
12 kW mocy AC, panele, magazyn wysokonapięciowy i sieć w jednym urządzeniu.
Trójfazowy falownik hybrydowy do domu i małej firmy. 2 MPPT, praca z magazynem 160–700 V, zasilanie odbiorników przy zaniku sieci i podgląd w aplikacji Deye Cloud. Obudowa IP65.
- 12 kW
- 3 fazy
- Bateria 160–700 V
- 2 MPPT
- IP65
- 12kWZnamionowa moc czynna AC
- 15,6kWMaksymalna moc wejściowa PV
- 37AMaksymalny prąd ładowania i rozładowania baterii
- −40°CNajniższa temperatura pracy według karty
Cechy z karty produktu
Co potrafi SUN-12K-SG01HP3-EU-DM2
Funkcje i parametry z karty produktu.
Magazyn wysokonapięciowy
Bateria litowo-jonowa 160–700 V, prąd ładowania i rozładowania do 37 A, strategia ładowania dopasowana do BMS.
2 MPPT do paneli
Maksymalna moc wejściowa PV 15,6 kW, niezależne trackery dla grup paneli o różnej orientacji.
Zasilanie poza siecią
Moc szczytowa poza siecią według karty: 1,5 × moc znamionowa przez 10 s.
IP65, od −40 do +60 °C
Obudowa do montażu także na zewnątrz, chłodzenie naturalne, powyżej 45 °C z obniżeniem mocy.
Monitoring
Interfejsy RS485, RS232, CAN; podgląd w aplikacji Deye Cloud przez rejestrator.
Ochrona przepięciowa
Ochrona przeciwprzepięciowa typu II po stronie DC i AC (karta produktu).
W instalacji
Jak pracuje falownik
Falownik zarządza przepływem energii między panelami, magazynem, domem i siecią.
W dzień
Energia z paneli zasila odbiorniki, a nadwyżka ładuje magazyn.
Wieczorem
Magazyn oddaje energię do domu, gdy panele nie produkują.
Przy zaniku sieci
Falownik zasila odbiorniki z paneli i magazynu w trybie poza siecią.
Monitoring i pomiar
Instalacja pod kontrolą
Dane techniczne
Parametry SUN-12K-SG01HP3-EU-DM2
Bateria i PV
- Typ baterii
- Litowo-jonowa
- Zakres napięcia baterii
- 160–700 V
- Liczba wejść bateryjnych
- 1
- Maks. moc przyłączonej instalacji PV (PV access power)
- 24000 W
- Maks. moc wejściowa PV (PV input power)
- 19200 W
- Maks. napięcie wejściowe PV
- 1000 V
- Napięcie startowe
- 180 V
- Zakres napięcia MPPT
- 150–850 V
- Nominalne napięcie wejściowe PV
- 600 V
- Maks. prąd roboczy PV
- 18 + 18 A
- Maks. prąd zwarciowy wejścia PV
- 27 + 27 A
- Liczba MPPT / stringów na MPPT
- 2 / 1 + 1
- Sprawność MPPT
- >99%
Sieć i zasilanie AC
- Znamionowa moc czynna AC
- 12000 W
- Maks. moc pozorna AC
- 13200 VA
- Znamionowy prąd AC
- 18,2 / 17,4 A
- Maks. prąd AC
- 20 / 19,2 A
- Maks. ciągły prąd przejścia AC (sieć → odbiorniki)
- 35 A
- Moc szczytowa poza siecią
- 1,5 × moc znamionowa przez 10 s
- Zakres współczynnika mocy
- Od 0,8 pojemnościowego do 0,8 indukcyjnego
- Napięcie znamionowe AC / zakres
- 220/380 V lub 230/400 V; 0,85–1,1 Un
- Przyłącze sieciowe
- 3L + N + PE
- Częstotliwość sieci / zakres
- 50 Hz / 45–55 Hz; 60 Hz / 55–65 Hz
- THDi
- <3% przy mocy znamionowej
- Składowa stała prądu
- <0,5% In
- Wyświetlacz
- LCD + LED
- Interfejsy komunikacyjne
- RS485, RS232, CAN
- Temperatura pracy
- Od −40 do +60°C; ograniczanie mocy powyżej 45°C
- Wymagania sieciowe
- IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Ogólne i normy
- Maks. prąd ładowania / rozładowania
- 37 A
- Strategia ładowania
- Samoadaptacja do BMS
- Maks. sprawność
- 97,6%
- Sprawność europejska
- 97,0%
- Ochrona przeciwprzepięciowa
- Typ II DC i typ II AC
- Monitoring
- GPRS / Wi-Fi / Bluetooth / 4G / LAN — opcjonalnie
- Wilgotność otoczenia
- 0–100%
- Dopuszczalna wysokość
- 2000 m
- Poziom hałasu
- ≤45 dB
- Stopień ochrony
- IP65
- Topologia
- Beztransformatorowa
- Kategoria przepięciowa
- OVC II DC / OVC III AC
- Wymiary obudowy (szer. × wys. × gł.)
- 376 × 470 × 244,5 mm; bez złączy i uchwytów
- Masa
- 24 kg
- Chłodzenie
- Inteligentne chłodzenie powietrzem
- Gwarancja producenta
- 5 lat / do 10 lat; okres zależy od kraju instalacji i warunków gwarancji
- Normy bezpieczeństwa / EMC
- IEC/EN 61000-6-1/2/3/4; IEC/EN 62109-1 i IEC/EN 62109-2
Dane z karty produktu SUN-12K-SG01HP3-EU-DM2 (deyepolska.pl). Pliki w zakładce „Do pobrania”.
Pytania
Zanim kupisz
Jaki magazyn energii pasuje do tego falownika?
Wysokonapięciowy magazyn w zakresie 160–700 V, np. moduły Deye BOS-G Pro w szafie rack. Prąd ładowania i rozładowania do 37 A według karty.
Czy zadziała przy zaniku prądu?
Tak, falownik pracuje w trybie poza siecią i zasila odbiorniki z paneli i magazynu. Moc szczytową poza siecią podaje karta produktu.
Jak podglądać pracę instalacji?
Przez rejestrator, np. LSW-5 Stick Logger, w aplikacji Deye Cloud albo SOLARMAN Smart.
Jak długa jest gwarancja?
Według karty 5 lat albo do 10 lat, zależnie od kraju i warunków instalacji. Gwarancję realizuje serwis producenta, Deye Service (+48 512 008 008). Dokumenty i warunki znajdziesz w zakładce „Do pobrania”.
