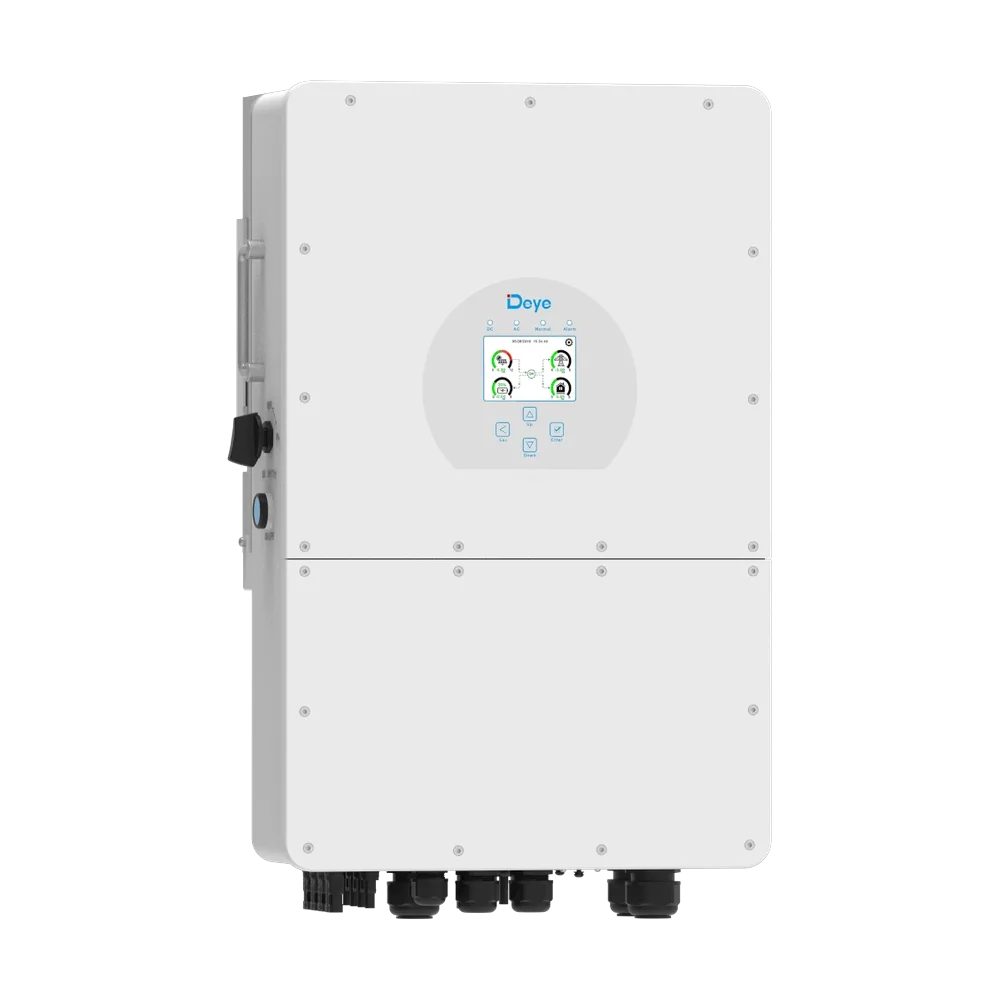

Falownik hybrydowy HV · 3 fazy · Deye
SUN-6K-SG01HP3-EU-AM2
6 kW mocy AC, panele, magazyn wysokonapięciowy i sieć w jednym urządzeniu.
Trójfazowy falownik hybrydowy do domu i małej firmy. 2 MPPT, praca z magazynem 160–700 V, zasilanie odbiorników przy zaniku sieci i podgląd w aplikacji Deye Cloud. Obudowa IP65.
- 6 kW
- 3 fazy
- Bateria 160–700 V
- 2 MPPT
- IP65
- 6kWZnamionowa moc czynna AC
- 7,8kWMaksymalna moc wejściowa PV
- 30AMaksymalny prąd ładowania i rozładowania baterii
- −40°CNajniższa temperatura pracy według karty
Cechy z karty produktu
Co potrafi SUN-6K-SG01HP3-EU-AM2
Funkcje i parametry z karty produktu.
Magazyn wysokonapięciowy
Bateria litowo-jonowa 160–700 V, prąd ładowania i rozładowania do 30 A, strategia ładowania dopasowana do BMS.
2 MPPT do paneli
Maksymalna moc wejściowa PV 7,8 kW, niezależne trackery dla grup paneli o różnej orientacji.
Zasilanie poza siecią
Moc szczytowa poza siecią według karty: 1.5-krotność mocy znamionowej, 10s.
IP65, od −40 do +60 °C
Obudowa do montażu także na zewnątrz, chłodzenie naturalne, powyżej 45 °C z obniżeniem mocy.
Monitoring
Interfejsy WIFI, RS485, CAN; podgląd w aplikacji Deye Cloud przez rejestrator.
Ochrona przepięciowa
Ochrona przeciwprzepięciowa typu II po stronie DC i AC (karta produktu).
W instalacji
Jak pracuje falownik
Falownik zarządza przepływem energii między panelami, magazynem, domem i siecią.
W dzień
Energia z paneli zasila odbiorniki, a nadwyżka ładuje magazyn.
Wieczorem
Magazyn oddaje energię do domu, gdy panele nie produkują.
Przy zaniku sieci
Falownik zasila odbiorniki z paneli i magazynu w trybie poza siecią.
Monitoring i pomiar
Instalacja pod kontrolą
Dane techniczne
Parametry SUN-6K-SG01HP3-EU-AM2
Bateria i PV
- Typ baterii
- Litowo-jonowy
- Zakres napięcia baterii
- 160 ~ 700
- Strategia ładowania dla baterii Li-ion
- Samoadaptacja do BMS
- Liczba wejść bateryjnych
- 1
- Maks. moc wejściowa PV
- 7800
- Maks. napięcie wejściowe PV
- 1000
- Napięcie startowe
- 180
- Zakres napięcia MPPT
- 150-850
- Nominalne napięcie wejściowe DC
- 600
- Maks. prąd zwarciowy wejścia
- 20+20
- Maks. prąd roboczy PV
- 30+30
- Liczba trackerów MPPT / stringów
- 2/1+1
- Sprawność MPPT
- 99.90%
Sieć i zasilanie AC
- Nominalna moc wej./wyj. AC
- 6000
- Maks. moc pozorna wej./wyj. AC
- 6600
- Moc szczytowa (off-grid)
- 1.5-krotność mocy znamionowej, 10s
- Nominalny prąd wej./wyj. AC
- 9.1/8.7
- Maks. prąd wej./wyj. AC
- 10/9.6
- Maksymalny ciągły prąd przejściowy AC
- 40
- Nominalne napięcie wej./wyj. AC / zakres
- 220/380V, 230/400V 0.85Un-1.1Un
- Typ przyłącza do sieci
- 3L+N+PE
- Częstotliwość sieci / zakres
- 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz
- Zakres regulacji współczynnika mocy
- 0,8 pojemnościowego do 0,8 indukcyjnego
- Całkowite zniekształcenie harmoniczne prądu (THDi)
- < 3% (nominalnej mocy)
- Prąd wtrysku DC
- < 0.5% In
- Interfejsy komunikacyjne
- WIFI,RS485,CAN
- Wyświetlacz LCD / LED
- LCD
- Zakres temperatury pracy
- -40°C to +60°C, >45°C obniżenie wartości znamionowych
- Regulacja sieci
- IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002,OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105
Ogólne i normy
- Maks. prąd ładowania
- 30
- Maks. prąd rozładowania
- 30
- Zakres napięcia prądu stałego (DC)
- 195-850
- Maks. prąd wyj. niezbalansowany w trybie 3-fazowym
- 13
- Maks. sprawność
- 97.6%
- Sprawność europejska
- 97.0%
- Poziom ochrony przeciwprzepięciowej
- TYPE II(DC), TYPE III(AC)
- Tryb monitorowania
- GPRS/WIFI/Bluetooth/4G/LAN (opcjonalnie)
- Dopuszczalna wilgotność otoczenia
- 0% - 100%
- Dopuszczalna wysokość n.p.m.
- 2000m
- Poziom hałasu
- ≤55 dB
- Stopień ochrony IP
- IP65
- Topologia falownika
- Nieizolowany
- Kategoria przepięciowa
- OVC II(DC), OVC III(AC)
- Rozmiar obudowy (SWG) [mm]
- 408 × 638 × 237 (Bez złącz i uchwytów montażowych)
- Waga [kg]
- 30.5 kg
- Gwarancja
- 5 letni/10 letni Okres gwarancji zależy od miejsca ostatecznej instalacji falownika. Więcej informacji można znaleźć w Warunkach Gwarancji
- Rodzaj chłodzenia
- Naturalne chłodzenie
- Normy bezpieczeństwa EMC/Standard
- IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Dane z karty produktu SUN-6K-SG01HP3-EU-AM2 (deyepolska.pl). Pliki w zakładce „Do pobrania”.
Pytania
Zanim kupisz
Jaki magazyn energii pasuje do tego falownika?
Wysokonapięciowy magazyn w zakresie 160–700 V, np. moduły Deye BOS-G Pro w szafie rack. Prąd ładowania i rozładowania do 30 A według karty.
Czy zadziała przy zaniku prądu?
Tak, falownik pracuje w trybie poza siecią i zasila odbiorniki z paneli i magazynu. Moc szczytową poza siecią podaje karta produktu.
Jak podglądać pracę instalacji?
Przez rejestrator, np. LSW-5 Stick Logger, w aplikacji Deye Cloud albo SOLARMAN Smart.
Jak długa jest gwarancja?
Według karty 5 lat albo do 10 lat, zależnie od kraju i warunków instalacji. Gwarancję realizuje serwis producenta, Deye Service (+48 512 008 008). Dokumenty i warunki znajdziesz w zakładce „Do pobrania”.
