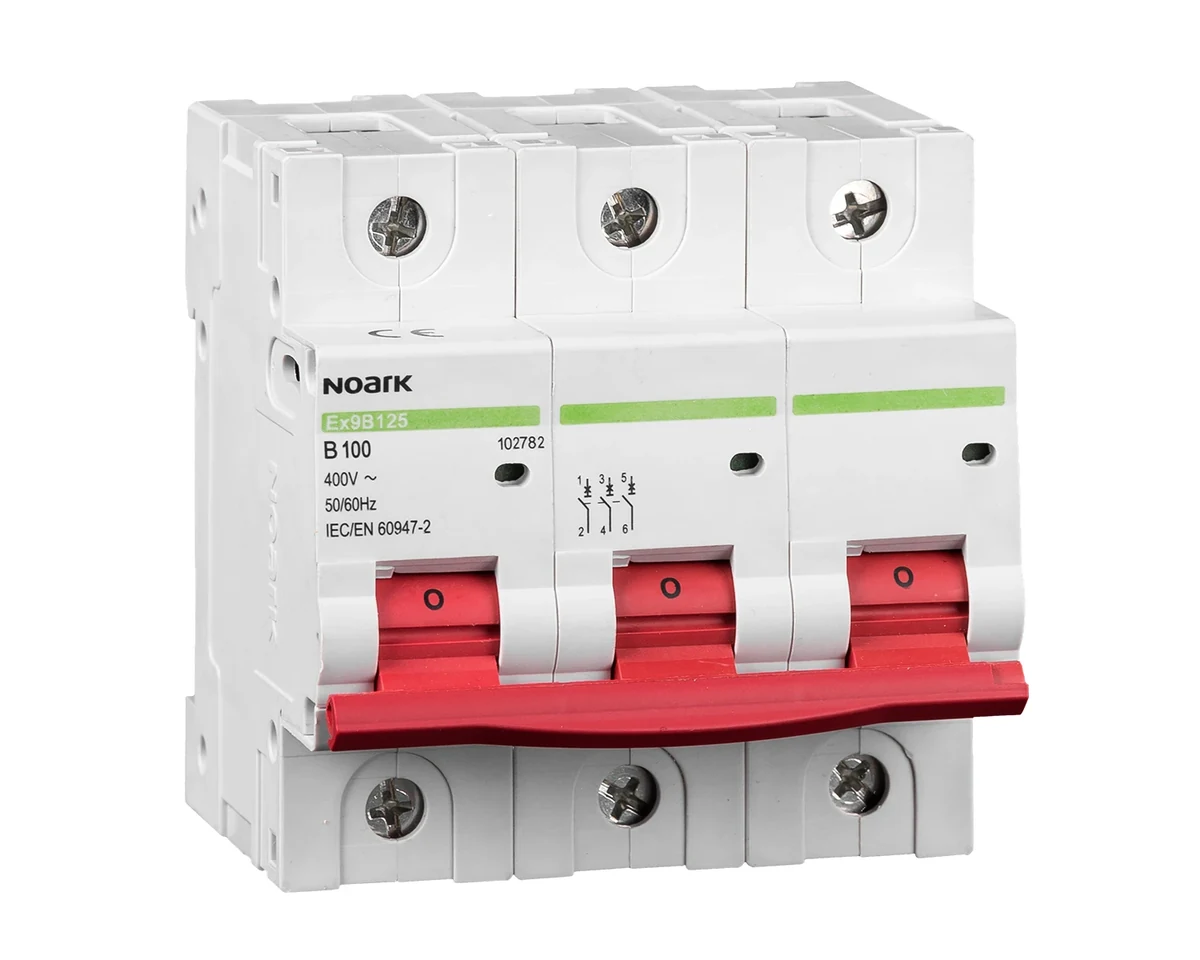

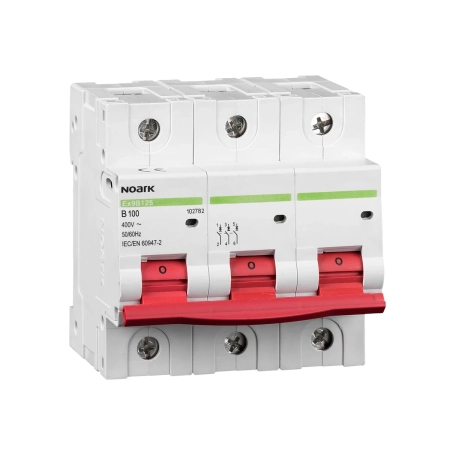

Ex9B125 3P B80
Wyłącznik nadprądowy · 3P · B80 · 20 kA
Wyłącznik nadprądowy NOARK Ex9B125 o prądzie znamionowym 80 A dla większych falowników trójfazowych. Wysoka zdolność zwarciowa pozwala stosować go blisko złącza i rozdzielnicy głównej.
- Obwód AC falownika
- Szyna DIN 35 mm
- Charakterystyka B
- prąd znamionowy
- 80 A
- charakterystyka
- B
- zdolność zwarciowa Icu
- 20 kA
- szerokość
- 4,5 modułu
Do czego służy
Zastosowanie i najważniejsze cechy Ex9B125 3P B80.
Duże instalacje
Zabezpiecza obwód AC falowników o dużym prądzie wyjściowym.
Wysoka zdolność zwarciowa
Icn 15 kA wg EN 60898 i Icu 20 kA wg IEC 60947-2.
Dobór do projektu
Wyłącznik i przekrój kabla dobiera projektant instalacji do prądu falownika i warunków ułożenia.
Miejsce w instalacji
Wyłącznik montuje się w skrzynce AC, między falownikiem a rozdzielnicą budynku. Chroni przewód zasilający falownika przed przeciążeniem i zwarciem.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Prąd falownika
Sprawdź maksymalny prąd wyjściowy AC w karcie falownika – wyłącznik dobiera się z zapasem względem tego prądu.
- 2Przekrój przewodu
Prąd znamionowy wyłącznika nie może przekraczać obciążalności przewodu AC przy danym sposobie ułożenia.
- 3Liczba biegunów
Wersja 3P zabezpiecza falownik trójfazowy. Ostateczny dobór potwierdza instalator na podstawie projektu.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu Ex9B125 3P B80.
| Model | Ex9B125 3P B80 |
|---|---|
| Prąd znamionowy In | 80 A |
| Charakterystyka wyzwalania | B |
| Liczba biegunów | 3 |
| Napięcie znamionowe | 400 V AC, 50–60 Hz |
| Zdolność zwarciowa Icn (EN 60898) | 15 kA |
| Zdolność zwarciowa Icu (IEC 60947-2, 230 V) | 20 kA |
| Straty mocy | 20,1 W |
| Producent | NOARK |
|---|---|
| Kod producenta | 102781 |
| EAN | 8592765027825 |
| Szerokość | 4,5 modułu (81 mm) |
| Głębokość zabudowy | 75 mm |
| Stopień ochrony | IP20 |
| Montaż | szyna DIN 35 mm |
Dokumenty i certyfikaty
Pliki od producenta. Kliknij, aby przejść do zakładki „Do pobrania”.
Strona produktu NOARK ↗Katalog NOARK Urządzenia instalacyjne 2025 (PDF, 46 MB) ↗
