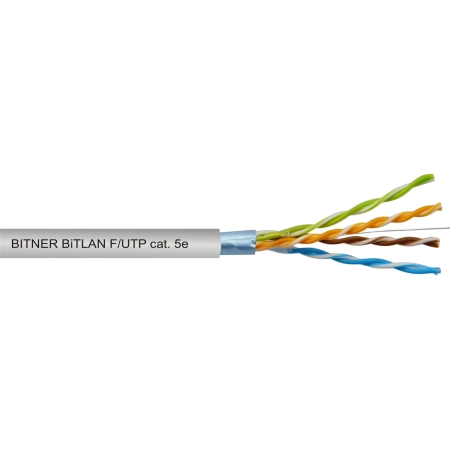

BiTLAN F/UTP kat. 5e
Skrętka ekranowana F/UTP · kat. 5e · 4×2×0,5 mm · na metry
Ekranowana skrętka BITNER BiTLAN F/UTP kategorii 5e: osiem żył z drutu miedzianego 0,5 mm, ekran z folii Al/PET i żyła uziemiająca. Służy do wykonania dłuższego przewodu komunikacyjnego między BMS magazynu energii a falownikiem, gdy przewód z zestawu jest za krótki. Wtyki RJ45 zaciska się samodzielnie.
- BMS – falownik
- Ekranowana F/UTP
- Na metry
- kategoria
- 5e, 200 MHz
- ekran
- folia Al/PET + żyła CuSn
- żyły
- 8 × drut Cu 0,5 mm
- sprzedaż
- na metry
Do czego służy
Zastosowanie i najważniejsze cechy BiTLAN F/UTP kat. 5e.
Odporność na zakłócenia
Ekran z folii i żyła uziemiająca chronią transmisję CAN lub RS485 przed zakłóceniami od przewodów mocy.
Komunikacja BMS
Łączy BMS magazynu z falownikiem, gdy urządzenia stoją dalej, niż pozwala przewód z zestawu.
Na wymiar
Odcinek tniesz na potrzebną długość i zaciskasz wtyki RJ45 według schematu producenta magazynu.
Miejsce w instalacji
Przewód komunikacyjny łączy BMS magazynu energii z falownikiem (CAN lub RS485). Dzięki niemu falownik zna stan naładowania i limity prądu baterii. Zestaw magazynu ma krótki przewód; dłuższy wykonuje się ze skrętki i wtyków RJ45.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Długość
Odmierz trasę od portu BMS magazynu do portu falownika i dodaj ok. 1 m zapasu.
- 2Pinout
Kolejność żył (CAN albo RS485) podaje instrukcja magazynu i falownika – nie zawsze jest to standard T568B.
- 3Zaciśnięcie
Nałóż osłony na przewód, zaciśnij wtyki zaciskarką i sprawdź przewód testerem przed podłączeniem.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu BiTLAN F/UTP kat. 5e.
| Typ | BiTLAN F/UTP 4×2×24AWG (0,5) kat. 5e |
|---|---|
| Pasmo | do 200 MHz |
| Żyły | drut z miedzi elektrolitycznej Ø 0,5 mm |
| Ekran | folia Al/PET z żyłą uziemiającą CuSn |
| Impedancja falowa | 100 Ω ±5 (100 MHz) |
| Napięcie pracy | 150 V |
| Reakcja na ogień | Eca (EN 50575) |
| Producent | Zakłady Kablowe BITNER |
|---|---|
| Powłoka | PVC, szara RAL 7035 |
| Średnica zewnętrzna | ok. 5,9 mm |
| Temperatura pracy | –30 … +70 °C |
| Promień gięcia | 8 × średnica przy układaniu |
| Zastosowanie | wewnątrz budynków |
| Sprzedaż | na metry |
Warto wiedzieć
Kolejność żył we wtyku (pinout CAN lub RS485) podaje instrukcja magazynu i falownika. Przewód ma żyły z drutu, więc wybierz wtyki przeznaczone do drutu.
