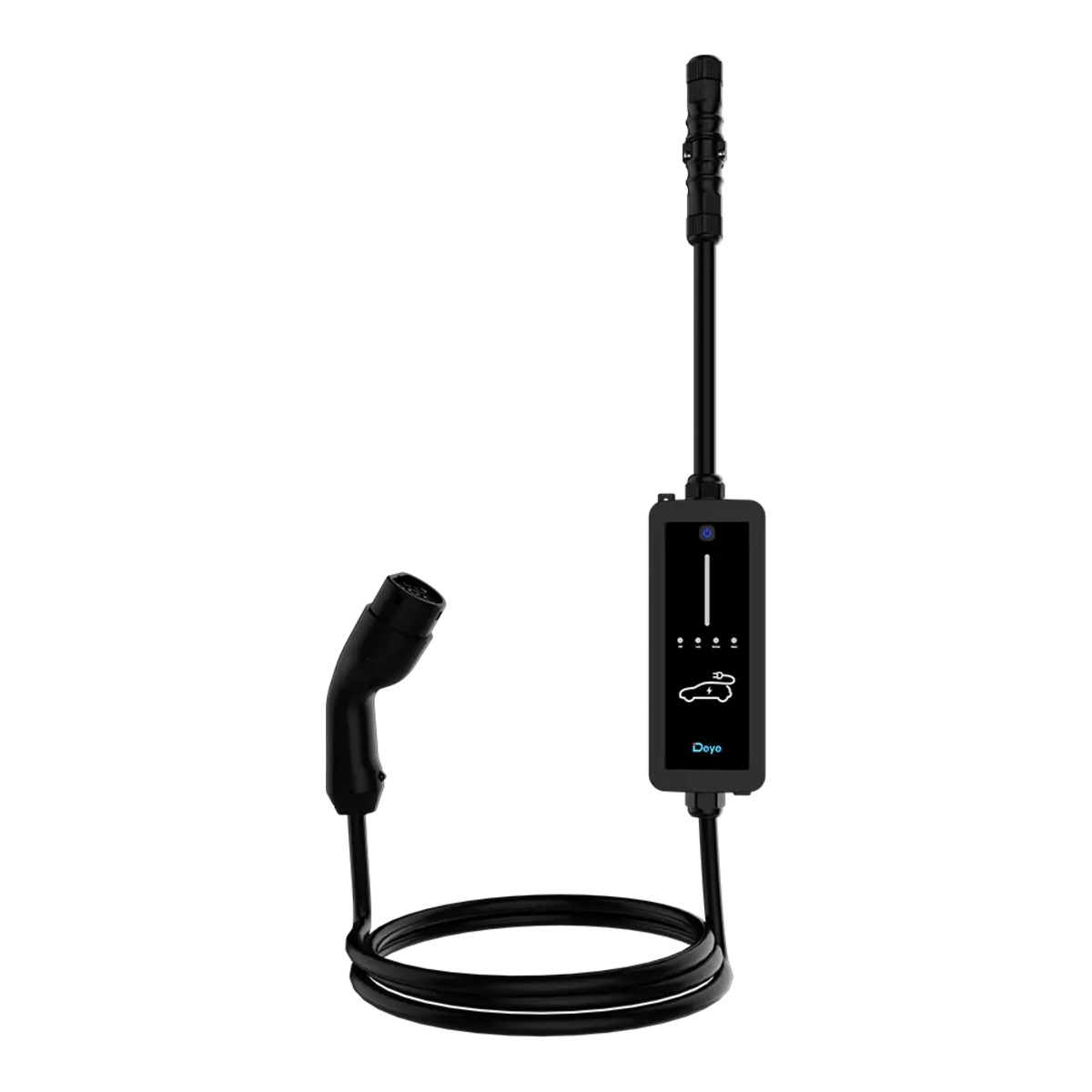

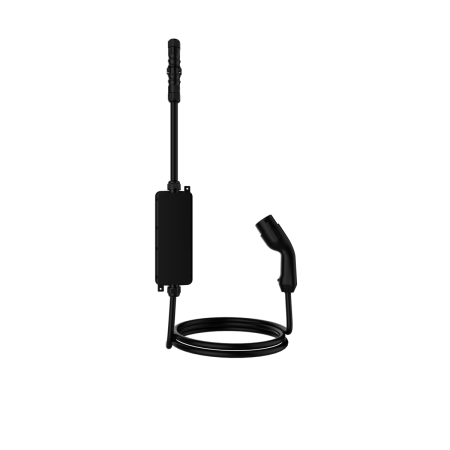

SUN-EVSE22K01-EU-AC
22 kW (3 fazy) · 7 kW (1 faza) · Type 2 · IP66
Ścienna ładowarka AC Deye: 22 kW przy zasilaniu trójfazowym i 7 kW przy jednofazowym, prąd wejściowy 32 A. Złącze Type 2 na przewodzie 4,2 m, obudowa IP66, komunikacja LoRa, Wi-Fi i Bluetooth.
- Do 22 kW
- Type 2, 4,2 m
- IP66
- moc
- 22 kW / 7 kW
- prąd wejściowy
- 32 A
- złącze
- Type 2
- gwarancja
- 5 lat
Do czego służy
Zastosowanie i najważniejsze cechy SUN-EVSE22K01-EU-AC.
Ładowanie według planu
Start po podłączeniu (plug&play) albo według harmonogramu.
Zabezpieczenia
Wykrywanie prądu upływu 6 mA DC i ochrona przepięciowa typu II.
Cicha i szczelna
Poziom hałasu poniżej 25 dB, obudowa IP66, praca od −40 do +55 °C.
Miejsce w instalacji
Ładowarka ma własny obwód w rozdzielnicy budynku. Z falownikiem hybrydowym Deye komunikuje się przez LoRa (nadajnik SUN-SMART-TX01), a z telefonem przez Wi-Fi i Bluetooth.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Przyłącze
Pełne 22 kW wymaga zasilania trójfazowego (3L+N+PE) i 32 A; jednofazowo (L+N+PE) ładowarka daje do 7 kW.
- 2Obwód w rozdzielnicy
Ładowarka ma osobny obwód z zabezpieczeniem dobranym w projekcie instalacji.
- 3Współpraca z falownikiem
Do łączności z falownikiem hybrydowym Deye potrzebny jest nadajnik LoRa SUN-SMART-TX01.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu SUN-EVSE22K01-EU-AC.
| Model | SUN-EVSE22K01-EU-AC |
|---|---|
| Moc maksymalna | 7 kW (1-fazowo) / 22 kW (3-fazowo) |
| Napięcie zasilania | 230 V (1-fazowo), 230/400 V (3-fazowo) |
| Sposób podłączenia | L+N+PE lub 3L+N+PE |
| Prąd wejściowy | 32 A |
| Częstotliwość | 50 Hz (45–55 Hz) / 60 Hz (55–65 Hz) |
| Złącze ładowania | Type 2, jedno, na kablu 4,2 m (opcjonalnie 5 m) |
| Sposób uruchomienia | plug&play lub ładowanie według harmonogramu |
| Komunikacja | LoRa, Wi-Fi, Bluetooth |
| Zabezpieczenie upływowe | 6 mA DC |
| Ochrona przepięciowa | typ II |
| Stopień ochrony | IP66 |
|---|---|
| Temperatura pracy | −40 °C do +55 °C |
| Wilgotność pracy | 5–95%, bez kondensacji |
| Wysokość pracy | do 3000 m n.p.m. |
| Poziom hałasu | poniżej 25 dB |
| Wymiary obudowy | 104 × 264 × 57,5 mm |
| Masa | 3,7 kg |
| MTBF | 100 000 h |
| Zgodność | RED 2014/53/UE, RoHS 2011/65/UE i 2015/863/UE; EN IEC 61851-1, EN IEC 61851-21-2 |
| Gwarancja producenta | 5 lat |
Dokumenty
Dokumentacja urządzenia Deye.
Kartę katalogową i instrukcję tego urządzenia publikuje producent. Napisz do nas, a prześlemy je razem z odpowiedzią na pytania o dobór.
