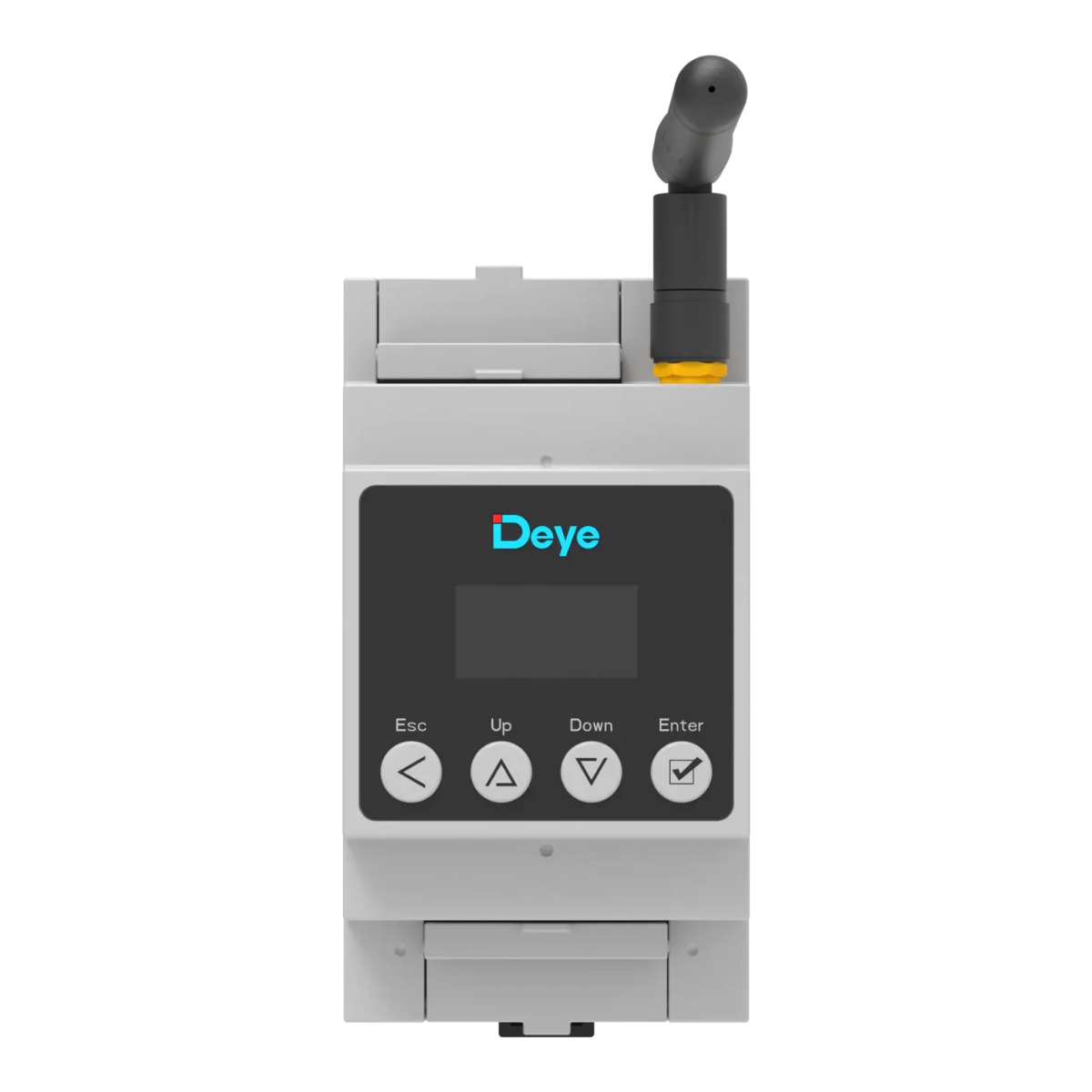

SUN-SMART-CT01
Licznik dwukierunkowy · 1 lub 3 fazy · przekładniki CT
Dwukierunkowy licznik energii Deye na szynę DIN, mierzący prąd przez przekładniki CT. Pracuje w układzie 3-fazowym lub 1-fazowym i komunikuje się z falownikiem przez RS485 albo bezprzewodowo przez LoRa.
- 1 lub 3 fazy
- Przekładniki CT
- LoRa + RS485
- układ
- 1 lub 3 fazy
- komunikacja
- LoRa, RS485
- zasięg LoRa
- 200 m
- gwarancja
- 5 lat
Do czego służy
Zastosowanie i najważniejsze cechy SUN-SMART-CT01.
Bez przewodu do falownika
LoRa 863–870 MHz, około 200 m w linii wzroku; RS485 (Modbus RTU) może pracować równocześnie.
Dokładny pomiar
Napięcie ±0,1 V, prąd ±0,01 A, moc ±1 W; wyświetlacz LCD z czterema przyciskami.
W rozdzielnicy
Szyna DIN, szerokość 53 mm, IP20; temperatura pracy od −40 do +60 °C.
Miejsce w instalacji
Licznik montuje się w rozdzielnicy budynku, w miejscu, gdzie instalacja łączy się z siecią. Falownik odczytuje z niego pobór i oddawanie energii i na tej podstawie steruje pracą magazynu oraz oddawaniem energii do sieci.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Liczba faz
Licznik 1-fazowy do przyłącza jednofazowego, 3-fazowy do trójfazowego; SUN-SMART-CT01 pracuje w obu układach.
- 2Miejsce montażu
Licznik stoi w punkcie przyłączenia, tak by mierzył całą energię pobieraną z sieci i oddawaną do niej.
- 3Połączenie z falownikiem
Licznik łączy się z portem licznika falownika według instrukcji falownika; SUN-SMART-CT01 może też pracować bezprzewodowo, przez nadajnik SUN-SMART-TX01.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu SUN-SMART-CT01.
| Model | SUN-SMART-CT01 |
|---|---|
| Typ | licznik energii dwukierunkowy, współpracujący z przekładnikami CT |
| Rodzaj podłączenia | L1/L2/L3/N (3-fazowe) lub L1/N (1-fazowe) |
| Mierzone wielkości | napięcie, prąd, częstotliwość, moc czynna i bierna, współczynnik mocy, energia pobrana i oddana |
| Napięcie pracy | 85–300 V AC (L–N) |
| Częstotliwość znamionowa | 50 Hz (45–55 Hz) / 60 Hz (55–65 Hz) |
| Pobór własny | ≤ 2 W |
| Prąd wtórny przekładnika CT | 50 mA |
| Przełożenie przekładnika | ustawiane w menu, zgodnie z zastosowanym przekładnikiem |
| Interfejsy komunikacji | LoRa oraz RS485 (Modbus RTU), mogą pracować równocześnie |
| Pasmo LoRa | 863–870 MHz, zysk anteny 0,79 dBi @ 868 MHz |
| Zasięg LoRa | 200 m w linii wzroku, bez przeszkód |
| Kanały LoRa | 0–15, ze skanowaniem automatycznym |
| RS485 | adres 0x01–0xFF (fabrycznie 0x01), prędkość 9600–230400 bit/s (fabrycznie 9600) |
| Wyświetlacz | LCD z czterema przyciskami |
| Dokładność pomiaru | napięcie ±0,1 V; prąd ±0,01 A; częstotliwość ±0,01 Hz; moc ±1 W |
| Wytrzymałość napięciowa | 4 kV / 1 min |
| Montaż | szyna DIN, szerokość 53 mm |
|---|---|
| Wymiary | 53 × 96 × 64 mm |
| Masa | 0,15 kg |
| Stopień ochrony | IP20 — wyłącznie montaż w rozdzielnicy |
| Temperatura pracy | −40 °C do +60 °C |
| Wilgotność pracy | 0–75% |
| Wysokość pracy | do 4000 m n.p.m. |
| Zgodność | RED 2014/53/UE, RoHS 2011/65/UE, EN/IEC 61010-1 |
| Gwarancja producenta | 5 lat |
Dokumenty
Dokumentacja urządzenia Deye.
Kartę katalogową i instrukcję tego urządzenia publikuje producent. Napisz do nas, a prześlemy je razem z odpowiedzią na pytania o dobór.
