MC4

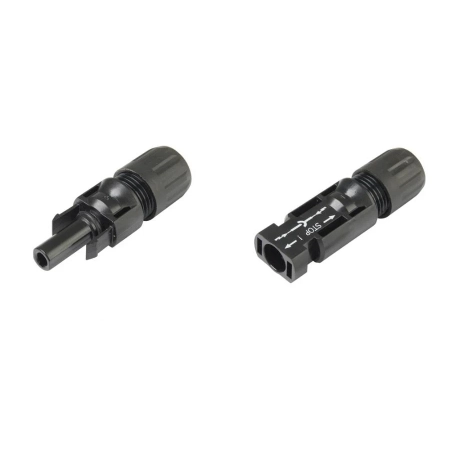

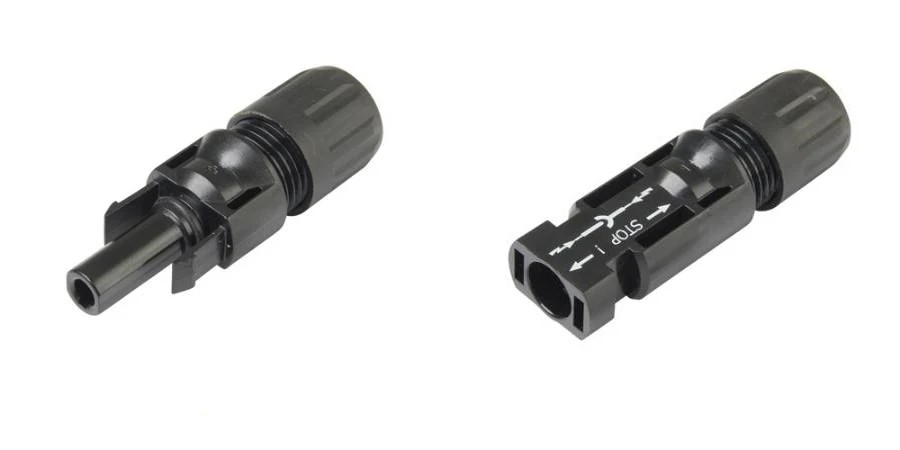

Oryginalne złącza MC4 · gniazdo + wtyk · komplet
Komplet oryginalnych złączy Stäubli MC4: gniazdo i wtyk do przewodów solarnych. Zakłada się je na końcach stringów i przy wejściach falownika; łączy się wyłącznie ze złączami tej samej rodziny MC4.
- Strona DC
- Oryginał Stäubli
- Gniazdo + wtyk
- standard
- MC4
- producent
- Stäubli
- komplet
- gniazdo + wtyk
- sprzedaż
- komplet
Do czego służy
Zastosowanie i najważniejsze cechy MC4.
Oryginał MC4
Złącza od twórcy standardu MC4.
Zgodność
Łączy się tylko ze złączami MC4 Stäubli; mieszanie marek grozi przegrzaniem styku.
Montaż
Zaciska się je narzędziem do styków MC4.
Miejsce w instalacji
Złącza MC4 łączą przewody stringów z panelami, skrzynką DC i wejściami falownika.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Jedna rodzina
Łącz złącza Stäubli MC4 wyłącznie ze złączami Stäubli MC4 – mieszanie marek grozi przegrzaniem styku.
- 2Przewód
Przekrój i średnica przewodu muszą pasować do wersji złącza.
- 3Narzędzie
Styki zaciskaj narzędziem do MC4 i dokręcaj zgodnie z instrukcją MA231.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu MC4.
| Typ | złącze PV MC4 |
|---|---|
| Komplet | gniazdo (PV-KBT4) + wtyk (PV-KST4) |
| Zastosowanie | przewody solarne 4–6 mm² |
| Stopień ochrony | IP65 / IP68 po połączeniu |
| Norma | IEC 62852 |
| Certyfikat | TÜV Rheinland R 60127190 (wg katalogu Stäubli) |
| Producent | Stäubli Electrical Connectors |
|---|---|
| Narzędzia | zaciskarka do styków MC4, klucze montażowe |
| Sprzedaż | komplet (para) |
Warto wiedzieć
Przekrój i średnica przewodu muszą mieścić się w zakresie wersji złącza podanym w katalogu Stäubli.
