SUN-XL20-B
4 łańcuchy · PLC i Wi-Fi · IP68

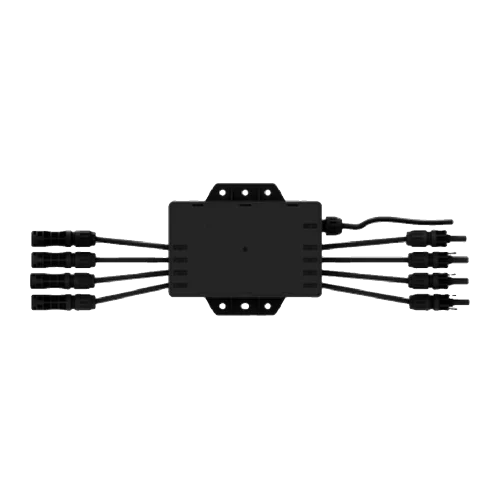

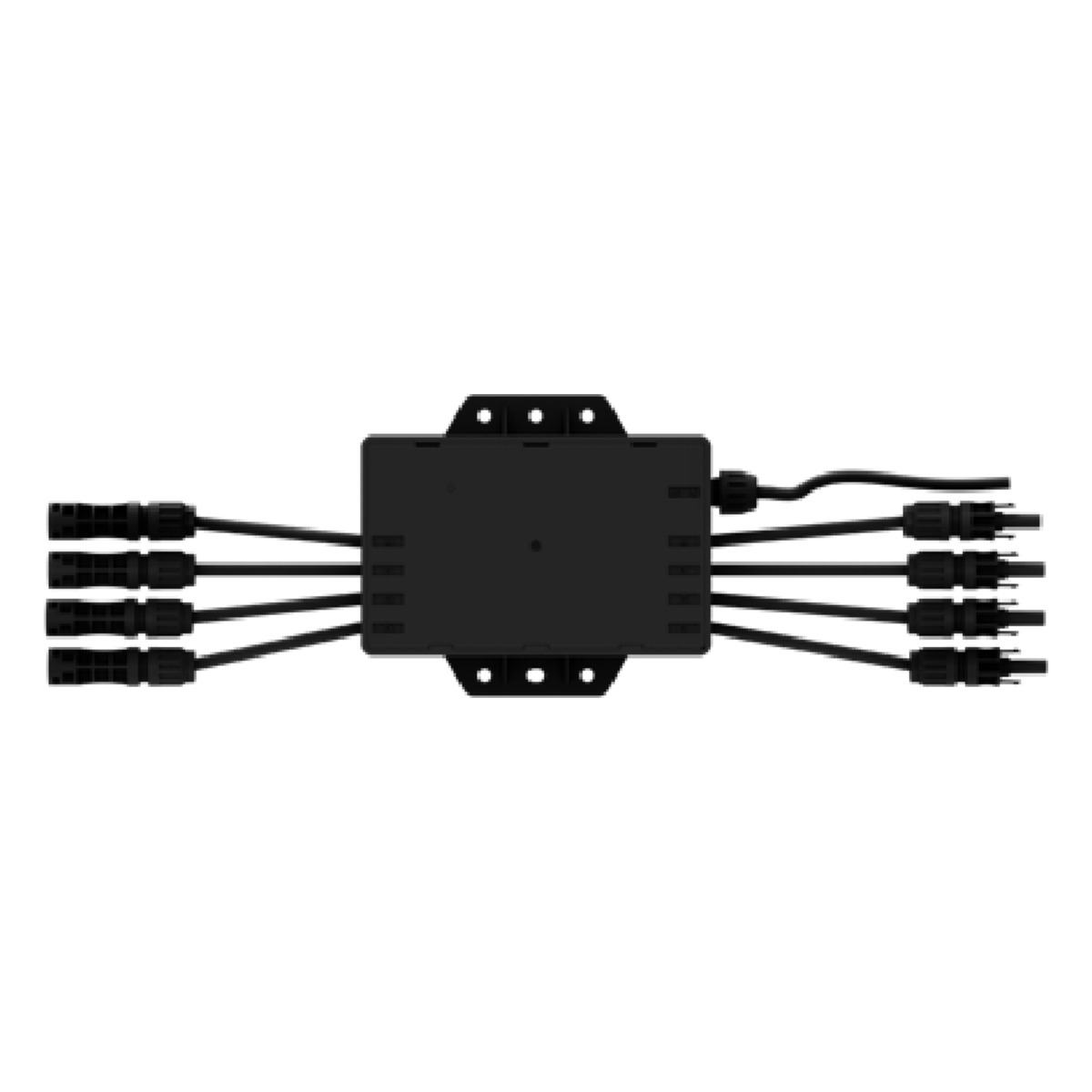

Koncentrator Deye SUN-XL20-B zbiera dane z optymalizatorów SUN-XL02-B w 4 łańcuchach (komunikacja PLC) i wysyła je przez Wi-Fi. Napięcie systemu 1000 / 1500 V, obudowa IP68.
- 4 łańcuchy
- Wi-Fi
- IP68
- łańcuchy
- 4
- prąd wejściowy
- do 20 A
- zasilanie
- 12–15 V DC
- stopień ochrony
- IP68
Do czego służy
Zastosowanie i najważniejsze cechy SUN-XL20-B.
Jeden koncentrator, 4 łańcuchy
Podłączasz do niego cztery łańcuchy modułów z optymalizatorami.
PLC i Wi-Fi
Z optymalizatorami rozmawia po przewodach fotowoltaicznych, z platformą przez Wi-Fi.
Na zewnątrz
Obudowa IP68, temperatura pracy od −40 do +65 °C.
Miejsce w instalacji
Koncentrator zbiera dane z optymalizatorów po przewodach fotowoltaicznych (PLC) i wysyła je przez Wi-Fi na platformę monitoringu.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Liczba łańcuchów
Do jednego koncentratora podłączysz 4 łańcuchy z optymalizatorami.
- 2Zasilanie
Koncentrator wymaga zasilania 12–15 V DC.
- 3Instalacja
Pracuje w systemach 1000 V i 1500 V, przy prądzie wejściowym do 20 A.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu SUN-XL20-B.
| Model | SUN-XL20-B |
|---|---|
| Napięcie zasilania | 12–15 V DC |
| Maksymalny prąd wejściowy | 20 A |
| Napięcie systemu | 1000 / 1500 V |
| Liczba podłączanych łańcuchów | 4 |
| Komunikacja z optymalizatorami | PLC — po przewodach fotowoltaicznych |
| Komunikacja z platformą | Wi-Fi |
| Wymiary | 229 × 109 × 38 mm |
|---|---|
| Masa | 1600 g |
| Złącza | MC4 lub kompatybilne z MC4 |
| Temperatura pracy | −40 °C do +65 °C |
| Stopień ochrony | IP68 |
| Zgodność | RED 2014/53/UE, RoHS 2011/65/UE; oznaczenie CE |
Dokumenty
Dokumentacja urządzenia Deye.
Kartę katalogową i instrukcję tego urządzenia publikuje producent. Napisz do nas, a prześlemy je razem z odpowiedzią na pytania o dobór.
