SUN-XL02-B
Do 700 W · 12–80 V · IP68

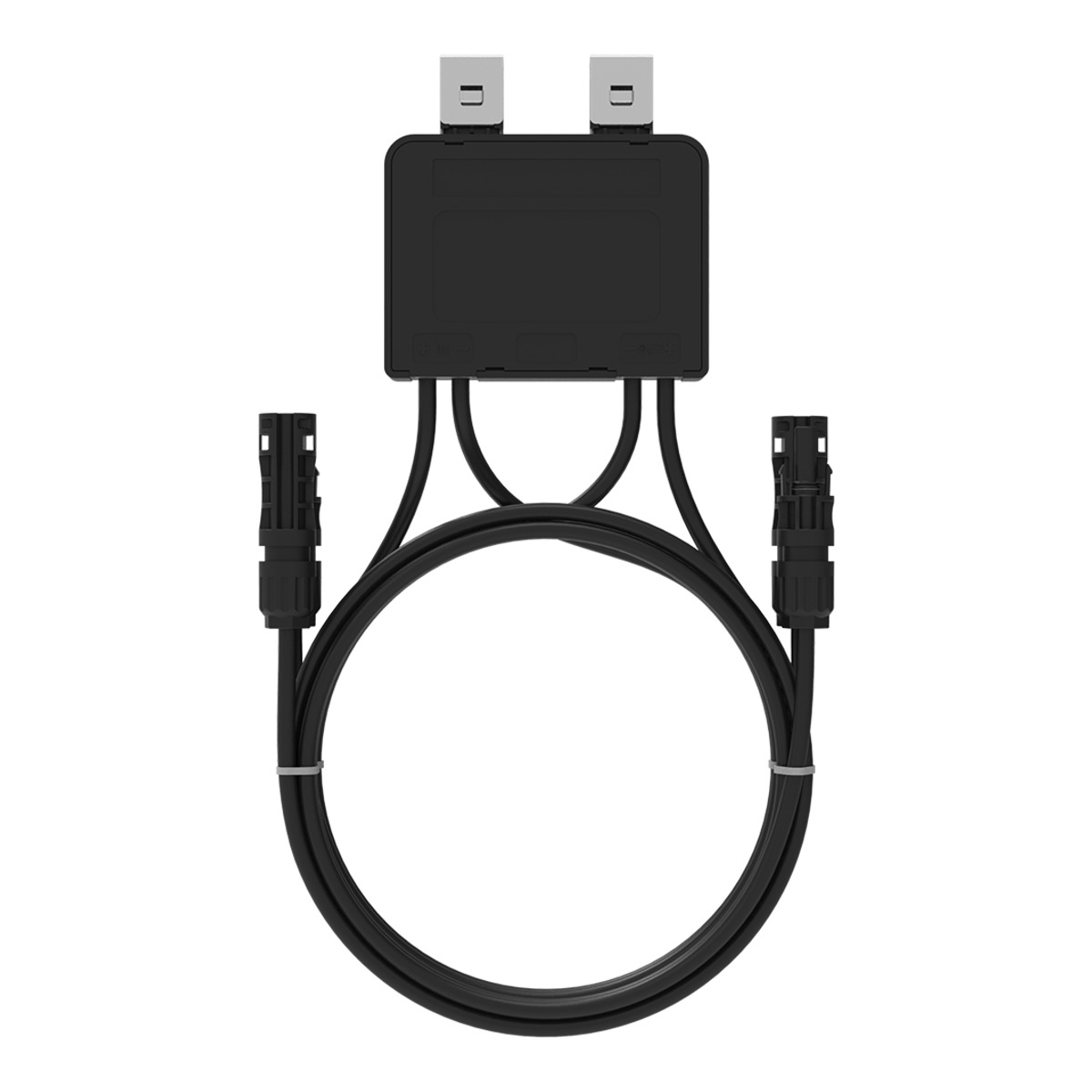

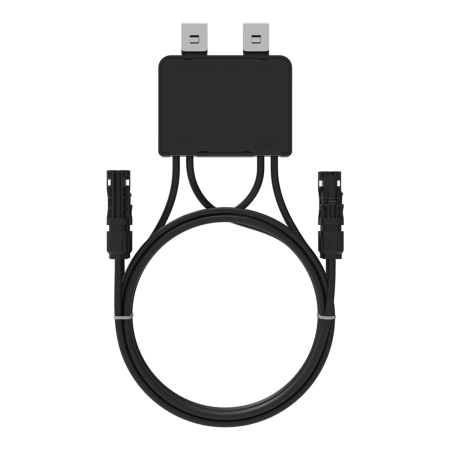

Optymalizator Deye SUN-XL02-B do jednego modułu PV o mocy do 700 W. Zakres MPPT 12–80 V, prąd wejściowy do 15 A, szczytowa sprawność 99,5%, obudowa IP68.
- Do 700 W
- IP68
- MC4, 4 mm²
- moc wejściowa
- do 700 W
- MPPT
- 12–80 V
- sprawność
- 99,5%
- stopień ochrony
- IP68
Do czego służy
Zastosowanie i najważniejsze cechy SUN-XL02-B.
Każdy moduł osobno
Śledzenie punktu mocy maksymalnej w zakresie 12–80 V przy prądzie do 15 A.
Komunikacja PLC
Dane płyną po przewodach fotowoltaicznych, bez dodatkowego okablowania.
Gotowe przewody
Przewody 4 mm²: wejście 70 cm, wyjście 100 cm, ze złączami MC4 lub kompatybilnymi.
Miejsce w instalacji
Optymalizator montuje się przy module PV, między panelem a przewodem stringu. Śledzi punkt mocy maksymalnej modułu i przesyła dane po przewodach fotowoltaicznych (PLC) do koncentratora.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Moduł
Moc modułu do 700 W, napięcie do 80 V i prąd do 15 A; sprawdź te wartości w karcie panelu.
- 2Koncentrator
Dane z optymalizatorów zbiera koncentrator SUN-XL20-B i wysyła je przez Wi-Fi.
- 3Złącza
Optymalizator ma złącza MC4 lub kompatybilne z MC4; łącz je ze złączami tej samej rodziny.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu SUN-XL02-B.
| Model | SUN-XL02-B |
|---|---|
| Maksymalna moc wejściowa | 700 W |
| Maksymalne napięcie wejściowe | 80 V |
| Zakres napięć MPPT | 12–80 V |
| Maksymalny prąd wejściowy | 15 A |
| Szczytowa sprawność konwersji | 99,5% |
| Komunikacja | PLC — po przewodach fotowoltaicznych |
| Wymiary | 105 × 105 × 22 mm |
|---|---|
| Masa | 660 g |
| Przewody | 4,0 mm²; wejście 70 cm, wyjście 100 cm |
| Złącza | MC4 lub kompatybilne z MC4 |
| Temperatura pracy | −40 °C do +85 °C |
| Stopień ochrony | IP68 |
| Zgodność | LVD 2014/35/UE, EMC 2014/30/UE, RoHS 2011/65/UE; oznaczenie CE |
Dokumenty
Dokumentacja urządzenia Deye.
Kartę katalogową i instrukcję tego urządzenia publikuje producent. Napisz do nas, a prześlemy je razem z odpowiedzią na pytania o dobór.
