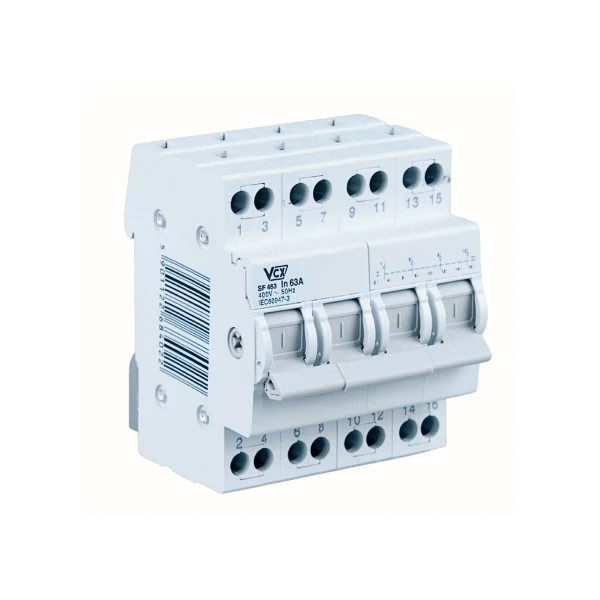

SF463 4P 63A
Przełącznik I-0-II · 4 bieguny · 63 A
Czterobiegunowy przełącznik wyboru zasilania VCX o prądzie 63 A. Przełącza obwody awaryjne między falownikiem a siecią albo agregatem; pozycja 0 odłącza oba źródła.
- Zasilanie awaryjne
- Szyna DIN 35 mm
- Pozycje I – 0 – II
- prąd znamionowy
- 63 A
- bieguny
- 4
- pozycje
- I – 0 – II
- szerokość
- 4 moduły
Do czego służy
Zastosowanie i najważniejsze cechy SF463 4P 63A.
Obejście falownika
Pozwala zasilić obwody awaryjne prosto z sieci, na przykład przy serwisie falownika.
Większy prąd
Wersja 63 A do falowników trójfazowych o większej mocy.
Montaż modułowy
Mocowanie na szynie DIN 35 mm w skrzynce AC.
Miejsce w instalacji
Przełącznik stoi w skrzynce AC lub w rozdzielnicy obwodów awaryjnych. Zasila je z falownika (I) albo prosto z sieci (II), na przykład na czas serwisu; w pozycji 0 oba źródła są odłączone.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Liczba faz
Falownik trójfazowy: przełącznik 4-biegunowy (L1, L2, L3, N). Jednofazowy: 2-biegunowy (L, N).
- 2Prąd obwodu
Prąd znamionowy przełącznika nie może być mniejszy niż prąd zabezpieczenia obwodu awaryjnego.
- 3Schemat podłączenia
Podłącz zgodnie z instrukcją producenta i schematem wyjścia awaryjnego falownika (BACKUP / EPS).
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu SF463 4P 63A.
| Model | SF463 |
|---|---|
| Funkcja | przełącznik wyboru zasilania I-0-II |
| Liczba biegunów | 4 |
| Prąd znamionowy | 63 A |
| Napięcie robocze | 400 V AC, 50 Hz |
| Napięcie izolacji | 690 V AC |
| Znamionowe napięcie udarowe | 6 kV |
| Producent | VCX |
|---|---|
| Oznaczenie producenta | SF 4P 63A |
| Szerokość | 4 moduły (72 mm) |
| Stopień ochrony | IP20 |
| Temperatura otoczenia | –25 … +55 °C |
| Montaż | szyna DIN 35 mm |
