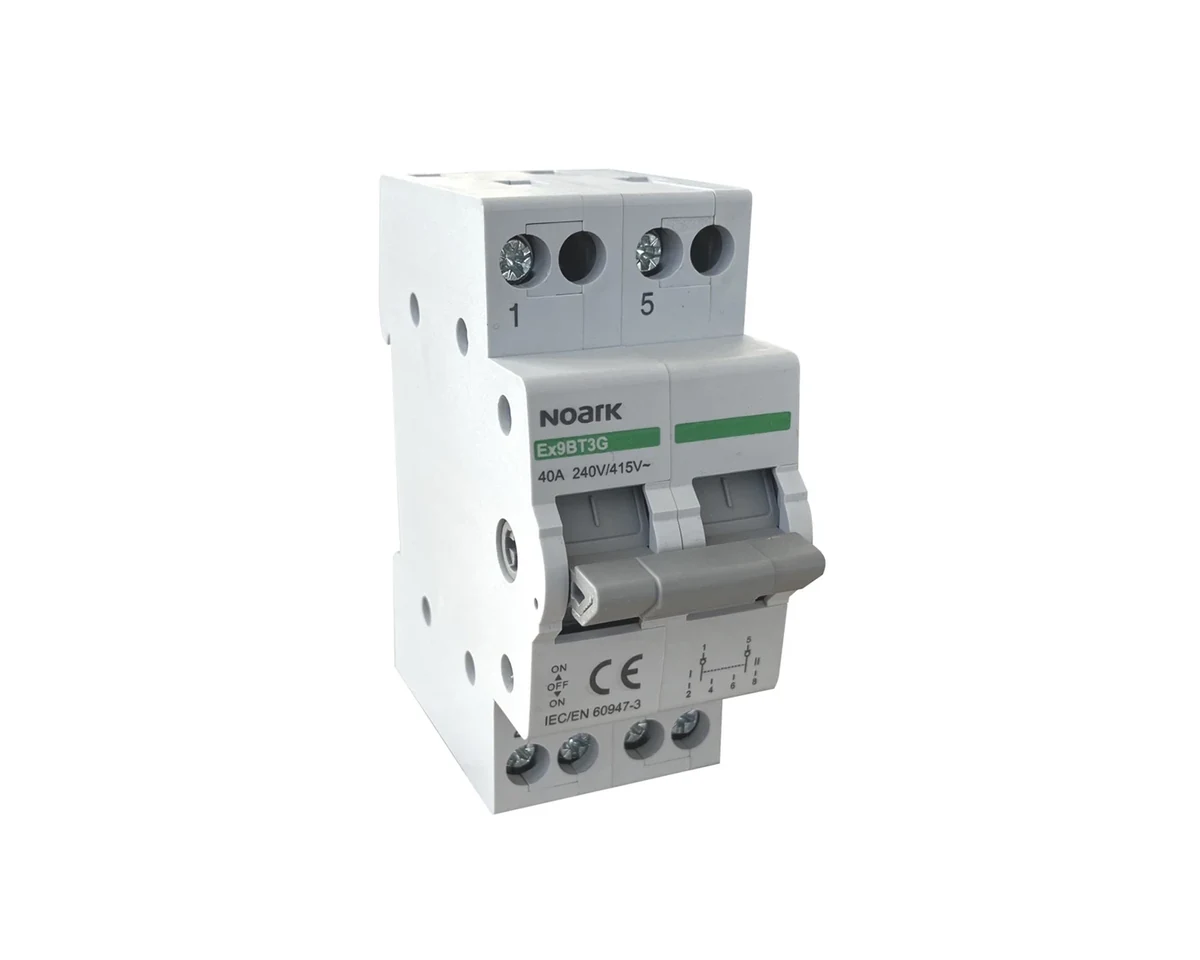

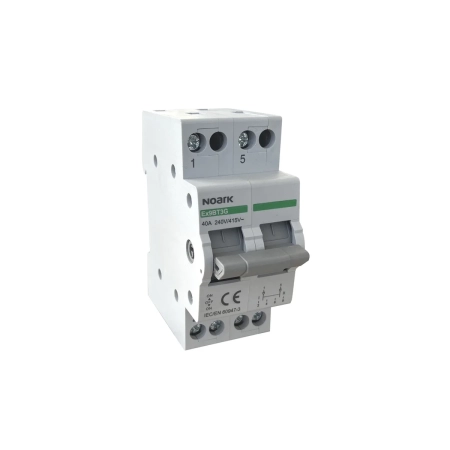

NOARK Ex9BT3G 2CO 40A 113924 — przełącznik I-0-II sieć / zasilanie awaryjne

NOARKAparatura modułowa

Ex9BT3G 2CO 40A

Przełącznik I-0-II · 2 bieguny · 40 A · jednofazowy

Przełącznik grupowy NOARK z trzema pozycjami: I, 0 i II. W instalacji z magazynem energii pozwala zasilić obwody awaryjne prosto z sieci, na przykład podczas serwisu falownika.

Zasilanie awaryjne
Szyna DIN 35 mm
Pozycje I – 0 – II

Poznaj zastosowanie Dane techniczne

Przełącznik grupowy 2-biegunowy

prąd znamionowy: 40 A
bieguny: 2 przełączne
pozycje: I – 0 – II
szerokość: 2 moduły

Do czego służy

Zastosowanie i najważniejsze cechy Ex9BT3G 2CO 40A.

Obejście falownika

Przełącza obwody awaryjne między wyjściem falownika a siecią, bez rozłączania przewodów.

Pozycja wyłączona

Środkowa pozycja 0 odłącza oba źródła na czas prac.

Montaż modułowy

Mocowanie na szynie DIN 35 mm w skrzynce AC.

Miejsce w instalacji

Przełącznik stoi w skrzynce AC lub w rozdzielnicy obwodów awaryjnych. Zasila je z falownika (I) albo prosto z sieci (II), na przykład na czas serwisu; w pozycji 0 oba źródła są odłączone.

Skrzynka AC – obwody awaryjneInstalacja PV z magazynem energii

Panele PVPanele

Skrzynka DCDC

FalownikFalownik

Skrzynka ACAC

RozdzielnicaDom

Magazyn energiiMagazyn

Schemat poglądowy. Układ zależy od projektu instalacji.

Jak dobrać

Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.

1
Liczba faz
Falownik trójfazowy: przełącznik 4-biegunowy (L1, L2, L3, N). Jednofazowy: 2-biegunowy (L, N).
2
Prąd obwodu
Prąd znamionowy przełącznika nie może być mniejszy niż prąd zabezpieczenia obwodu awaryjnego.
3
Schemat podłączenia
Podłącz zgodnie z instrukcją producenta i schematem wyjścia awaryjnego falownika (BACKUP / EPS).

Często łączone z

Produkty z tej samej części instalacji, dostępne w sklepie.

F-ELEKTRO F2.0280 — listwa zaciskowa ZU 1-torowa 2,5–35 mm², szara

Listwa zaciskowaListwa 2,5–35 mm², szara

F-ELEKTRO F2.0279 — listwa zaciskowa ZU 1-torowa 2,5–35 mm², niebieska

Listwa zaciskowaListwa 2,5–35 mm², niebieska

Meyer SPD-ACW-T2-4 — ogranicznik przepięć AC typ 2, 4P

Ogranicznik przepięć ACMeyer SPD-ACW-T2-4

Dane techniczne

Parametry produktu Ex9BT3G 2CO 40A.

Parametry techniczneWartości dla tej oferty
Model	Ex9BT3G 2CO 40A
Funkcja	przełącznik grupowy I-0-II
Liczba biegunów	2
Styki	2 przełączne
Prąd znamionowy	40 A
Napięcie znamionowe	400 V AC
Straty mocy	undefined W

Konstrukcja i instalacjaMontaż, wykonanie i oznaczenia
Producent	NOARK
Kod producenta	113924
EAN	8592765139245
Szerokość	2 moduły
Głębokość zabudowy	75 mm
Stopień ochrony	IP20
Montaż	szyna DIN 35 mm

Dokumenty i certyfikaty

Pliki od producenta. Kliknij, aby przejść do zakładki „Do pobrania”.

PDFArkusz danych Ex9BT3G (PL)Karta katalogowa · 6,0 MB PDFInstrukcja montażu Ex9BT3GInstrukcja · 683 kB PDFDeklaracja zgodności UE Ex9BT3G (PL)Deklaracja zgodności · 177 kB

Strona produktu NOARK ↗Katalog NOARK Urządzenia instalacyjne 2025 (PDF, 46 MB) ↗
