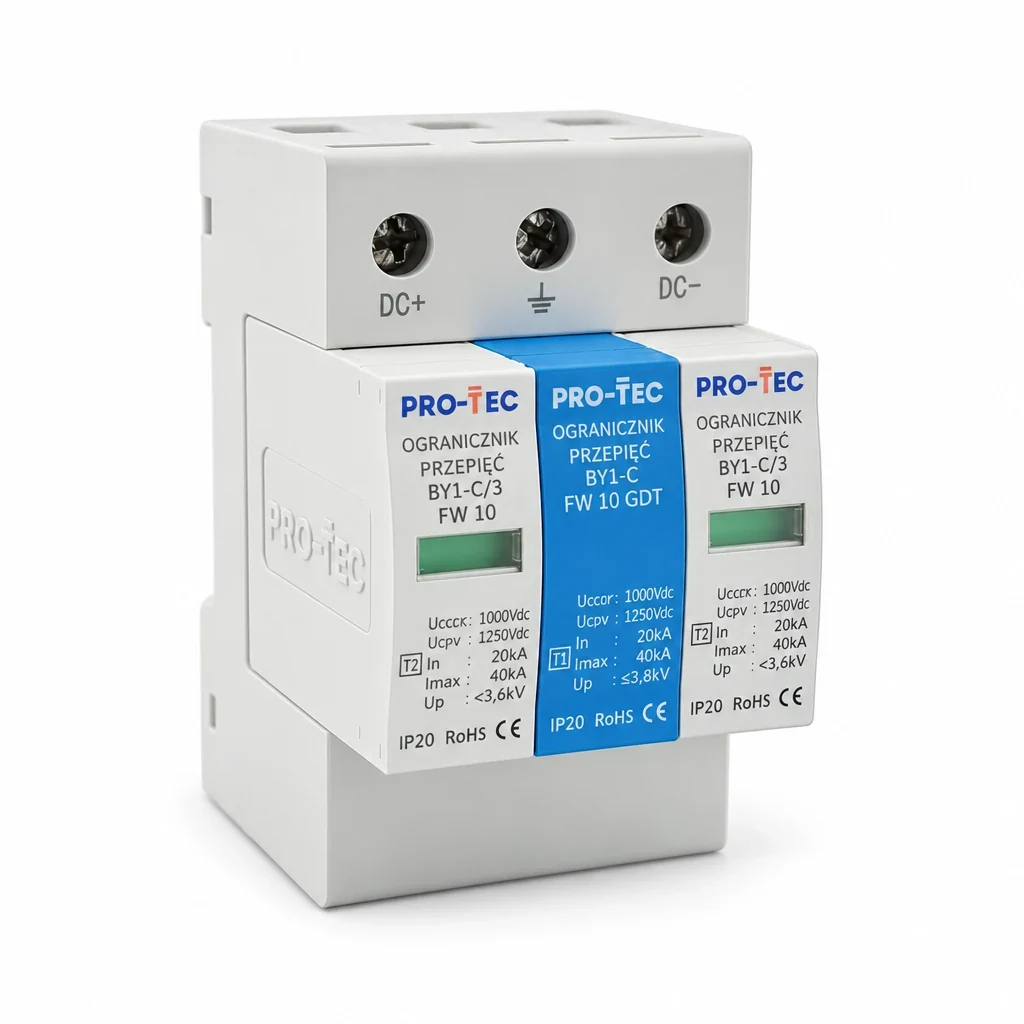

BY1-C/3 FW10 GDT
Ogranicznik przepięć Typ 2 · DC · instalacje PV
Ogranicznik przepięć PRO-TEC typu 2 do strony DC instalacji fotowoltaicznych, z iskiernikiem gazowym (GDT) w torze do ziemi. Chroni falownik przed przepięciami indukowanymi w przewodach stringów.
- Strona DC
- Typ 2
- Szyna DIN 35 mm
- typ
- Typ 2
- In
- 20 kA
- Imax
- 40 kA
- moduły
- 3
Do czego służy
Zastosowanie i najważniejsze cechy BY1-C/3 FW10 GDT.
Ochrona strony DC
Ogranicza przepięcia indukowane w przewodach stringów.
Wymienne wkładki
Optyczna sygnalizacja zużycia wkładek.
Polski producent
PRO-TEC z Zabrza; dokumentacja i wsparcie po polsku.
Miejsce w instalacji
Ogranicznik przepięć DC montuje się w skrzynce DC, blisko wejścia przewodów stringów. Odprowadza przepięcia do uziemienia, zanim dotrą do wejść MPPT falownika.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Typ ochrony
Typ 1+2, gdy budynek ma instalację odgromową lub moduły są poza strefą ochrony; typ 2 w pozostałych przypadkach.
- 2Napięcie stringu
Napięcie trwałej pracy ogranicznika musi być wyższe niż Voc stringu w najniższej temperaturze pracy.
- 3Uziemienie
Przewód PE ogranicznika prowadzi się możliwie krótko do szyny uziemiającej skrzynki DC.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu BY1-C/3 FW10 GDT.
| Model | BY1-C/3 FW10 GDT |
|---|---|
| Typ (klasa) | Typ 2 (C) |
| Napięcie instalacji PV | do 1000 V DC |
| Znamionowy prąd wyładowczy In (8/20 µs) | 20 kA |
| Max. prąd wyładowczy Imax | 40 kA |
| Poziom ochrony Up (seria FW10) | 3,6 kV |
| Producent | PRO-TEC |
|---|---|
| Kod producenta | 3224031 |
| Szerokość | 54 mm (3 moduły) |
| Stopień ochrony | IP20 |
| Montaż | szyna DIN 35 mm |
