Ex9FP 2P 30A
Rozłącznik bezpiecznikowy · DC 1000 V · 2P · 10×38

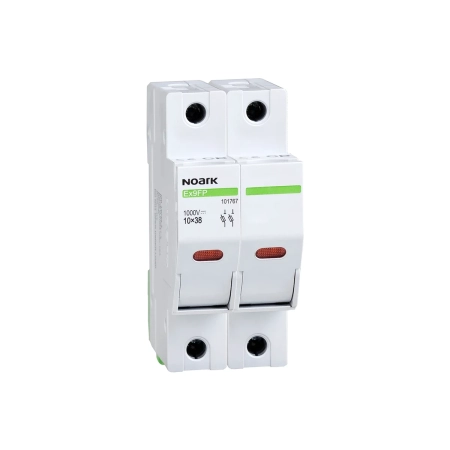

Podstawa-rozłącznik bezpiecznikowy NOARK Ex9FP do skrzynek DC instalacji fotowoltaicznych. Mieści dwie wkładki gPV 10×38 (plus i minus stringu) i pozwala bezpiecznie odłączyć string.
- Strona DC do 1000 V
- Szyna DIN 35 mm
- Wkładki gPV 10×38
- napięcie DC
- 1000 V
- bieguny
- 2
- wkładki
- 10×38 mm
- prąd
- do 30 A
Do czego służy
Zastosowanie i najważniejsze cechy Ex9FP 2P 30A.
Ochrona stringu
Wkładki gPV chronią przewody stringu przed prądem wstecznym i zwarciem.
Odłączanie
Otwarcie podstawy odłącza string, na przykład przy serwisie skrzynki DC.
Wskaźnik zadziałania
Optyczna sygnalizacja przepalonej wkładki.
Miejsce w instalacji
Podstawa bezpiecznikowa pracuje w skrzynce DC, na stringu przed falownikiem. Wkładki gPV chronią przewody stringu; otwarcie podstawy odłącza string od falownika.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Liczba stringów
Jedna podstawa 2P na string: biegun dodatni i ujemny. Zabezpieczenie jest potrzebne zwłaszcza przy stringach łączonych równolegle.
- 2Prąd wkładki
Wkładka gPV: co najmniej 1,5 × Isc modułu i nie więcej niż dopuszczalny bezpiecznik szeregowy z karty modułu.
- 3Napięcie stringu
Voc stringu w najniższej temperaturze pracy nie może przekroczyć 1000 V DC.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu Ex9FP 2P 30A.
| Model | Ex9FP 2P 30A |
|---|---|
| Napięcie znamionowe DC | 1000 V |
| Liczba biegunów | 2 |
| Wkładki | gPV 10×38 mm, do 30 A |
| Sygnalizacja uszkodzenia | optyczna |
| Straty mocy | 8 W |
| Producent | NOARK |
|---|---|
| Kod producenta | 101767 |
| EAN | 8592765017680 |
| Montaż | szyna DIN 35 mm |
| W komplecie | bez wkładek |
Dokumenty i certyfikaty
Pliki od producenta. Kliknij, aby przejść do zakładki „Do pobrania”.
Strona produktu NOARK ↗Katalog NOARK Fotowoltaika 2025 (PDF, 75 MB) ↗
